產品描述
結構原理

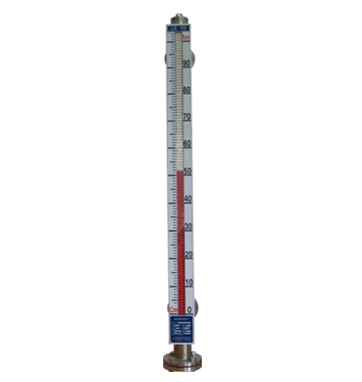

液位計是根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降。浮子內的長久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°;當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。精密的紅白磁性翻柱，普通型(常溫)采用塑料樹脂；高溫型采用精密氧化鋁陶瓷燒結工藝，鎧入高溫長久磁鋼耐溫可達520℃。
產品參數
測量精度： ±1cm （翻柱 ） ±2cm （翻球） ±1cm （浮標）
測量范圍：0～400 至 0～20000mm
介質密度：≥0.45g/cm3
介質粘度：≤0.02Pa.S>(介質工作溫度下)
工作溫度：-20℃ ＜t≤ 350℃
工作壓力：1.0，1.6，2.5，4.0，6.3MPa
連接法蘭尺寸： DN20，DN25，DN40，DN50
出廠法蘭標準：HG20592～20635-2009
