產品描述

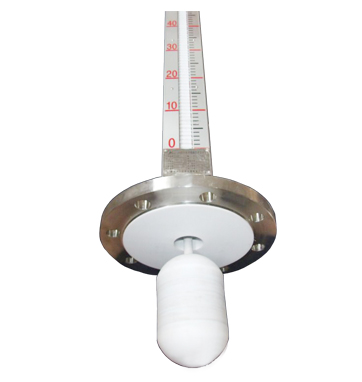

UHZ-57/AF頂裝式襯防腐材料磁性液位計是一種新穎的相似于直讀式液位計的現場檢測儀表,在和介質接觸部位全部采用防腐蝕材料PP或PTFE內襯于不銹鋼管內壁 安裝在容器或罐的頂部,特別適合地下油罐或容器在地面觀察液位的場合使用。它利用磁耦合原理,利用頂桿和浮球浮力的原理,使液體介質和指示器******隔離,對易燃、易爆和有毒介質液位檢測更加安全可靠。 該液位計指示清晰,觀察方便,就地指示形式為紅白翻柱,根據現場工藝要求可以制成高溫、高壓、夾套多種形式。配上 我 公司 生 產 的 WCY-UB,WCY-UK 遠 傳 配套 儀 表 和WCY-500數顯表,或我公司生產的WCY-UB,WCY-UK 遠傳配套儀表連接至 DCS 或 PLC 系統,則可更方便地實現遠距離檢測、控制和報警。
結構原理
由本體(由上、下導管組成)、翻板箱(由紅、白雙色磁性小翻板組成)、浮子(由磁體、頂桿、浮筒組成)以及液位變送器等組成,其結構如圖所示。工作原理為:容器內的浮筒(按不同介質和壓力針對研制),在下導管中隨液面高度的變化而上下浮動并通過頂桿使磁體在上導管內上下移動,促使本體外的翻板翻動并用紅、白顏色來指示液面高度,同時液位變送器將液位信號傳送至控制中心進行液位指示和控制,也可通過計算機進行集中監控。
產品參數
測量精度: ±1cm
測量范圍: 0~2000mm
介質密度:≥0.45g/cm3
介質粘度:≤0.02Pa.S>(介質工作溫度下)
工作溫度:-20℃ <t≤ 140℃
工作壓力:1.0,1.6,2.5MPa
連接法蘭尺寸: DN80,DN100,DN150
