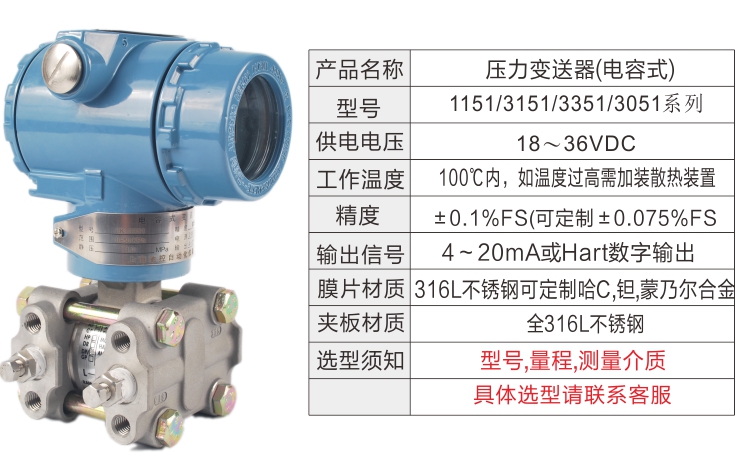

1151/3351GP | 壓力變送器 |
| 代碼 | 量程范圍KPa |
2 | 0-0.125～1.5 |
3 | 0-1.3～7.5 |
4 | 0-6.2～37.4 |
5 | 0-31.1～186.8 |
6 | 0-117～690 |
7 | 0-345～2068 |
8 | 0-1170～6890 |
9 | 0-3450～20680 |
0 | 0-6890～41370 |
| 代碼 | 輸出 |
E | 4-20mA |
S | 智能式 |
| 代號 | 結構材料 |
法蘭和接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 |
22 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | 硅油 |
23 | 316不銹鋼 | 316不銹鋼 | 哈氏合金C |
24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 |
25 | 316不銹鋼 | 316不銹鋼 | 鉭 |
33 | 哈氏合金C | 哈氏合金C | 哈氏合金C |
35 | 哈氏合金C | 哈氏合金C | 鉭 |
44 | 蒙乃爾 | 蒙乃爾 | 蒙乃爾 |
| 代號 | 選項 |
M1 | 0-100%線性指示表 |
M2 | LED顯示表 |
M3 | LCD顯示表 |
B1 | 管裝彎支架 |
B2 | 板裝彎支架 |
B3 | 管裝平支架 |
D1 | 側面泄放閥在壓力室上部 |
D2 | 側面泄放閥在壓力室下部 |
不注 | 1/2NPT錐管螺紋接頭 |
C2 | 丁字形螺紋接頭M20×1.5，帶后部焊接Ф14引壓管的球錐連接頭 |
d | 隔爆型EXdⅡBT4 EXdIICT6 |
i | 本安型iaⅡCT6 |
壓力變送器技術參數：
精度等級：0.25級基本誤差±0.25%
非線性誤差：0.3級≤±0.3%FS
滯后誤差：≤±0.3%FS
輸出特性：
①0-10mA輸出，負載電阻0-1.5KΩ
②4-20mA輸出，負載電阻0-600Ω
③恒流輸出內阻大于10MΩ
④二線制4-20mA輸出：標準供電DC24V
防爆標志：（RPT-Ⅲ）：Exia Ⅱ CT4-6
壓力變送器主要特點：
1、壓力變送器具有工作可靠、性能穩定等特點；
2、專用V/I集成電路，外圍器件少，可靠性高，維護簡單、輕松，體積小、重量輕，安裝調試極為方便；
3、鋁合金壓鑄外殼，三端隔離，靜電噴塑保護層，堅固耐用；
4、4-20mA DC二線制信號傳送，抗干擾能力強，傳輸距離遠；
5、LED、LCD、指針三種指示表頭，現場讀數十分方便。可用于測量粘稠、結晶和腐蝕性介質；
6、高準確度，高穩定性。除進口原裝傳感器已用激光修正外，對整機在使用溫度范圍內的綜合性溫度漂移、非線性進行精細補償。
壓力變送器主要性能：
1、使用被測介質廣泛，可測油、水及與316不銹鋼和304不銹鋼兼容的糊狀物，具有一定的防腐能力；
2、高準確度、高穩定性、選用進口原裝傳感器，線性好，溫度穩定性高；
3、體積小、重量輕、安裝、調試、使用方便；
4、不銹鋼全封閉外殼，防水好；
5、壓力傳感器直接感測被測液位壓力，不受介質起泡、沉積的影響。
壓力變送器選型事項：
1、變送器要測量什么樣的壓力：先確定系統中要確認測量壓力的高值，一般而言，需要選擇一個具有比值還要大1.5倍左右的壓力量程的變送器。這主要是在很多系統，特別是水壓測量和加工處理中，有峰值和持續不規則的上下波動，這種瞬間的峰值能破壞壓力傳感器，然而，由于這樣做會精度下降。于是，可以用一個緩沖器來降低壓力毛刺，但這樣會降低傳感器的響應速度。所以在選擇變送器時，要充分考慮壓力范圍，精度與其穩定性。
2、什么樣的壓力介質：要考慮的是壓力變送器所測量的介質，黏性液體、泥漿會堵上壓力接口，溶劑或有腐蝕性的物質會不會破壞變送器中與這些介質直接接觸的材料。一般的壓力變送器的接觸介質部分的材質采用的是316不銹鋼，如果介質對316不銹鋼沒有腐蝕性，那么基本上所有的壓力變送器都適合對介質壓力的測量；如果介質對316不銹鋼有腐蝕性，那么就要采用化學密封，這樣不但起到可以測量介質的壓力，也可以有效的阻止介質與壓力變送器的接液部分的接觸，從而起到保護壓力變送器，延長了壓力變送器的壽命.
3、變送器需要多大的精度：決定精度的有：非線性、遲滯性、非重復性、溫度、零點偏置刻度、溫度的影響，精度越高，價格也就越高。每一種電子式的測量計都會有精度誤差，但是由于各個國家所標的精度等級是不一樣的。
4、變送器的溫度范圍：通常一個變送器會標定兩個溫度范圍，即正常操作的溫度范圍和溫度可補償的范圍。正常操作溫度范圍是指變送器在工作狀態下不被破壞的時候的溫度范圍，在超出溫度補范圍時，可能會達不到其應用的性能指標。溫度補償范圍是一個比操作溫度范圍小的典型范圍。在這個范圍內工作，變送器肯定會達到其應有的性能指標。溫度變從兩方面影響著其輸出，一是零點漂移；二是影響滿量程輸出。如：滿量程的+/-X%/℃，讀數的+/-X%/℃，在超出溫度范圍時滿量程的+/-X%，在溫度補償范圍內時讀數的+/-X%，如果沒有這些參數，會導至在使用中的不確定性。變送器輸出的變化到度是由壓力變化引起的，還是由溫度變化引起的。溫度影響是了解如何使用變送器時復雜的一部分。
5、需要得到怎樣的輸出信號：mV、V、mA及頻率輸出數字輸出，選擇怎樣的輸出取決于多種因素，包括變送器與系統控制器或顯示器間的距離，是否存在“噪聲”或其他電子干擾信號。是否需要放大器，放大器的位置等。對于許多變送器和控制器間距離較短的OEM設備，采用mA輸出的變送器為經濟而有效的解決方法，如果需要將輸出信號放大，采用具有內置放大的變送器。對于遠距離傳輸出或存在較強的電子干擾信號，采用mA級輸出或頻率輸出。如果在RFI或EMI指標很高的環境中，除了要注意到要選擇mA或頻率輸出外，還要考慮到特殊的保護或過濾器。
6、選擇怎樣的勵磁電壓：輸出信號的類型決定選擇怎么樣的勵磁電壓。許多放大變送器有內置的電壓調節裝置，能夠得到的一個工作電壓決定是否采用帶有調節器的傳感器，選擇傳送器時要綜合考慮工作電壓與系統造價。
7、是否需要具備互換性的變送器：確定所需的變送器是否能夠適應多個使用系統。一般來講，這一點很重要。尤其是對于OEM產品，一旦將產品送到客戶手中，那么客戶用來校準的花銷是相當大的。如果產品具有良好的互換性，那么即使是改變所用的變送器，也不會影響整個系統的效果。
8、變送器超時工作后需要保持穩定度：大部分變送器在經過超時工作后會產生“漂移”，因此很有必要在購買前了解變送器的穩定度，這種預先的工作能減少將來使用中會出現的種種麻煩。
9、變送器的封裝：變送器的封裝，尤其往往容易忽略是它的機架，然而這一點在以后使用中會逐漸暴露出其缺點。在選購傳送器傳一定要考慮到將來變送器的工作環境，濕度如何，怎樣安裝變送器，會不會有強烈的撞擊或振動等。
10、在變送器與其它電子設備間采用怎樣的連接：是否需要采用短距離連接，若是采用長距離連接，是否需要采用一個連接器。
產品安裝圖及使用須知：

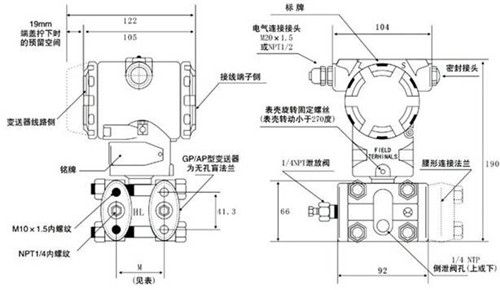

圖一：
安全事項：
當收到產品時請檢查包裝是否完好，并核對變送器型號和規格是否與您選購的產品相符；
禁止測量與不銹鋼不相兼容的介質；
確保電源供電電壓符合探頭供電要求，電源的正、負與產品的正、負接線對應，確保壓力源高壓力在該產品的量程范圍內；
在壓力測量過程中，應緩慢加壓和卸壓，避免瞬間加至高壓或降至低壓；
在拆卸探頭時確保設備已斷開壓力源，以免介質噴出發生事故;
本產品非防爆，在防爆區使用會引起嚴重的人身傷害和重大的物質損失；
傳感器屬于精密器件，用戶在使用時請不要自行拆解，更不能碰觸膜片，以免造成產品損壞。
售后服務：
產品在保修期內經本廠技術人員檢測屬于質量問題本公司承擔全部費用；
請在寄回前務必把殘余的介質清理干凈，特別是對人身健康有害的物質，如腐蝕性的，有毒的，致癌的或具有輻射性的物質；
請保存好保修卡和合格證，維修時隨同產品一同返回；
如果變送器出現故障，請與我公司的售后服務取得聯系，確認問題后需要把變送器寄回本司維修時
請附帶以下信息：
現場環境描述
故障現象
收貨地址與聯系方式
常見故障分析與排除：
若故障現象不屬上述范圍，請與我公司售后服務取得聯系。
產品儲存：
變送器屬于精密儀器，應存放在干燥通風常溫的室內環境。
-
