DLK-1單相可控硅觸發器概述
DLK系列新一代電力控制儀表
采用日本島電Shimadcn調壓電路。
數字顯示輸出功率百分比，觸摸式按鍵操作。
光電隔離同步采樣，相比傳統變壓器采樣電器，擁有更高的抗干攏能力。
輸入信號0~10Ma/4~20mA通用，含軟啟動功能。
專業開關電源解決方案，采用美國仙童公司Fairchild專用開關芯片。
本系列儀表適用于單向可控硅反關聯交流調壓或單相半波、單相全波整流電器以及雙向可控硅交流調壓電路，可與我公司2000系列數顯、8000系列智能調節儀等具有0~10mA或4~20MA連續電流輸出的溫控儀表組成各類電力熱自動控制系統。

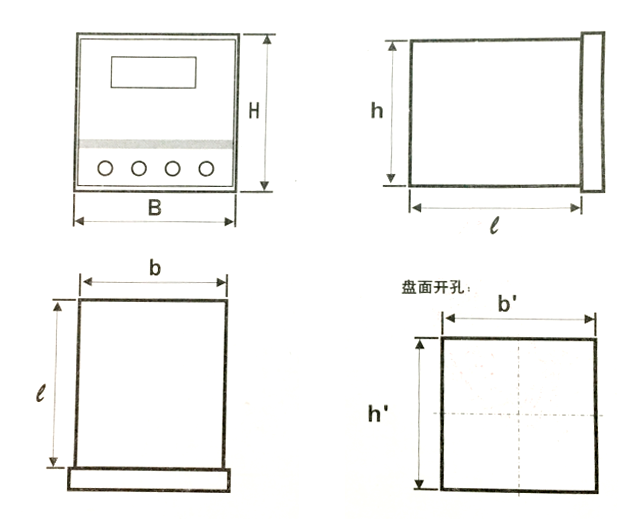

DLK-1單相可控硅觸發器外形和盤面開孔尺寸表
| 型號 | 面板尺寸H*B | 殼體尺寸h*b*L | 開孔尺寸h1*b1 |
| DLK-1 | 80*160 | 76*152*160 | 76*152 |
DLK-1單相可控硅觸發器主要技術參數
輸入信號：0~10MA或4~20MA
輸入阻抗：約200Ω（0~10MA）
約150Ω（4~20Ma）
脈沖輸出：幅值≥4V(20Ω負載)
單脈沖寬度≥200US;調制脈沖列寬度≥90o頻率10K HZ
導通角：不小于150o
手操限幅：0~100%
軟啟動：一般約為30S,另有要求可按需定制。
電 源：220VAC(380VAC)±10% 50HZ±1與主回路同步
功 耗：阻性5VA;感性7VA
重 量：約0.6KG
配用可控硅：KP50A~500A
配用整流管：ZP50A~500A
DLK-1單相可控硅觸發器產品型號表示
| DLK- | 儀表形式 | 負載特性 | 反饋形式 | 適用電源 |
| 1：80*160mm(橫式）單相移相觸發 | R:電阻性負載 | U:電壓反饋 | 220V:適用220交流電源 | |
| 1（H):160*80(堅式）單相移相觸發 | L:電感性負載 | I:電流反饋 | 380V:適用380交流電源 | |
| 1D：96*96(方表）單相移相觸發 | C:電容性負載 | P:功率反饋 | ||
| 1C50*110*200(掛壁式）單相移相觸發 | 省略：表示無反饋 | |||
| 0：80*160（橫式）單相過零觸發 | ||||
| 0（H):160*80(豎式）單相過零觸發 |
DLK-1單相可控硅觸發器安裝注意事項
（1）儀表正常工作環境
大氣壓力：86-106KPA
環境溫度：0~50度
相對溫度：45-85%RH
（2）安裝時應注意以下情況
環境溫度的急劇變化可能引起的結露，會導致嚴重的短路事故。
腐蝕性、易燃氣體、水、油、化學品煙霧或蒸氣污染。
過多的灰塵、鹽份和金屬粉未
直接震動或沖擊主體結構
空調直吹、陽光直接照射、熱輻射積聚之處。
（3）安裝進程
按照盤面開孔尺寸在盤面上打出用來安裝儀表的矩形方孔
多個儀表安裝時，左右相鄰兩孔間的距離應大于25MM,上下相鄰兩孔間的距離應大于30MM
將儀表嵌入盤面開孔內
在儀表安裝槽內插入安裝支架
推緊安裝支架收緊螺釘，使儀表與盤面結合牢固

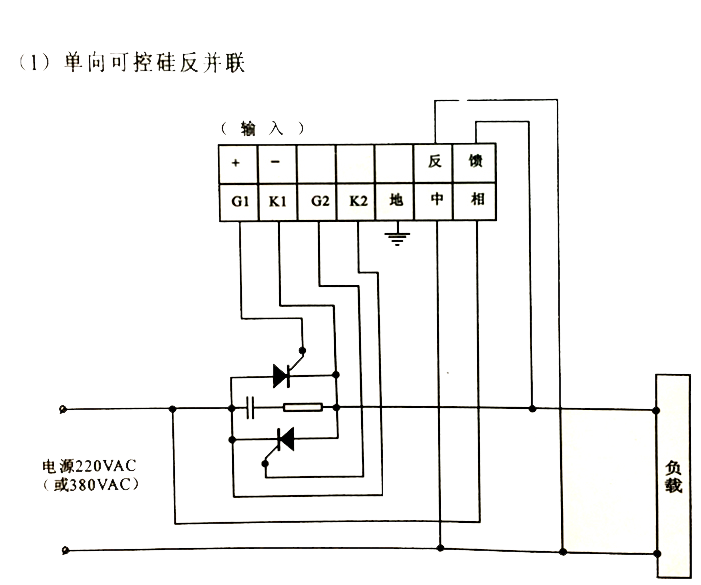

DLK-1單相可控硅觸發器接線
附件：
