概述
經典文丘里管是按國標GB/T2624-93設計制造，按檢定規程JJG640-94檢定的。在標準節流裝置中，它所要求的上、下游直管道***短、長久壓力損失***小、性能穩定、維護方便。因其計算準確、能耗小，已廣泛用于石油、化工、電力、冶金行業。
適用范圍
1、公稱直徑：50mm≤DN≤1200mm（超過此范圍需標定）
粗鑄收縮段：100mm≤DN≤800mm
機械加工收縮段：50mm≤DN≤250mm
粗焊鐵板收縮段：200mm≤DN≤1200mm
2、節流孔徑比β：0.3≤β≤0.75
粗鑄收縮段：0.3≤β≤0.75
機械加工收縮段：0.4≤β≤0.75
粗焊鐵板收縮段：0.4≤β≤0.7
3、雷諾數范圍：2×10 5≤ReD≤2×10 6
粗鑄收縮段：2×10 5≤ReD≤2×10 6
機械加工收縮段：2×10 5≤ReD≤2×10 6
粗焊鐵板收縮段：2×10 5≤ReD≤2×10 6
4、精度等級：1級
結構形式

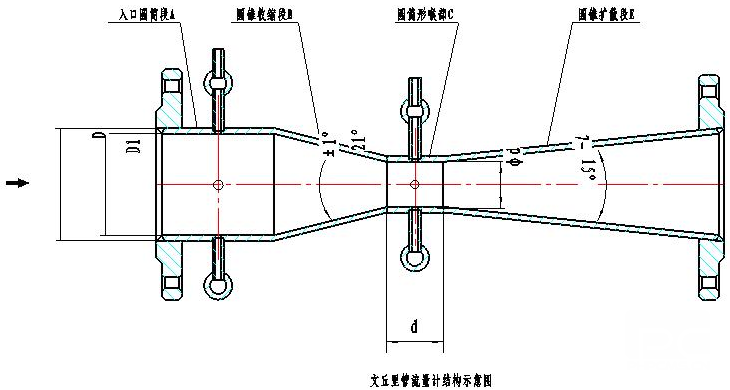

經典文丘里管的軸向截面見上圖。它是由入口圓筒段A、圓錐收縮段B、圓筒形喉部C、圓錐擴散段E組成。圓筒段A的直徑為D，其長度等于D；收縮段B為圓錐形，并有21°±1°的夾角；喉部C為直徑d的圓筒形，其長度等于d；擴散段E為圓錐形，擴散角7°～15°。
經典文丘里管的收縮段分三種形式：粗鑄收縮段，機械加工收縮段，粗焊鐵板收縮段。
經典文丘里管的上游取壓口和喉部取壓口做成幾個（不少于4個）單獨的管壁取壓口形式，用均壓環把幾個單獨管壁取壓連接起來。當d≥33.3mm時，喉部取壓口的直徑為4～10mm，上游取壓口直徑應不大于0.1D；當d≤33.3mm時，喉部取壓口直徑為0.1d～0.13d，上游取壓口的直徑為0.1d～0.1D。
