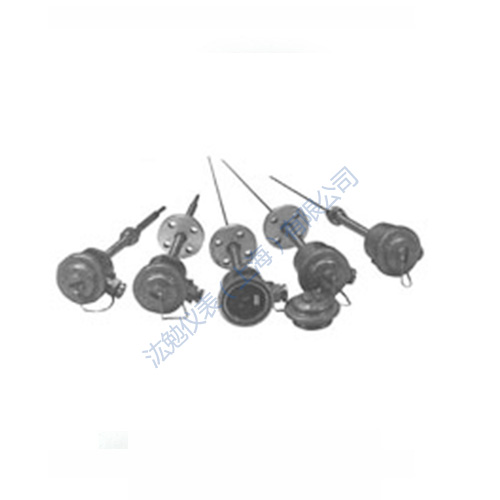

SBWR-4280/8413kd隔爆型帶熱電偶溫度變送器集熱電偶（阻）同變送器為一體，直接測量各種工業過程中－200～800℃范圍內的液體，蒸汽和汽體介質的溫度，將溫度轉變成與熱電偶熱電阻的溫度或輸出電信號成正比的4～20mADC統一輸出信號，送顯示、記錄調節儀表或計算機。
□產品特點
變送器部件是小型化、置于隔爆型、本安型熱電偶（阻）的接線盒內成為一體化溫度變送器，用于工業現場。
作為一體化溫度變送器，在工業現場直接輸出4～20mA信號，這樣既省去昂貴的補償導線，又提高了信號長距離傳送過程中的抗干擾能力。
變送器部件精度高，功耗低，使用環境溫度范圍寬，工作穩定可靠，而且由于采用硅橡膠密封結構，變送器耐震、耐溫、耐濕、隔爆，適用于各種惡劣現場環境中安裝使用。
選用隔爆型帶熱電偶（阻）隔離溫度變送器，其輸入與輸出端相隔離，增加抗模干擾能力，更適合計算機使用。
□技術參數
鉑熱電阻的精度等級：B級
分度號：Pt100. (0℃時的電阻值) R=1000.12Ω（B級）
允許偏差：Δt(℃)±(0.30+0.005∣t∣)(B級)
輸入：熱電偶：K，E
熱電阻：Pt100
輸出：在量程范圍內輸出4～20mA直流信號與熱電阻的輸入電信號成線性或與熱電偶輸入的毫伏信號成線性，與熱電阻被測溫度成線性或與熱電偶被測溫度成線性。
基本誤差：計算公式 Δ=Δ1+Δ2
Δ1熱電偶（阻）允許偏差
Δ2變送器基本誤差±0.5%FS
傳送方式：二線制
變送器工作電源：電壓***低12V，***高35V，額定工作電壓24V。
負載：極限負載電阻按下式計算
RL（max）=50×(Vmin－12)(即24V時負載電阻可在0～600Ω范圍內選用，額定負載250Ω。)
a.環境溫度：－25℃～80℃（危險場所不高于70℃）。
b.相對濕度：5%～95%。
c.機械振動：f≤55Hz，振幅<0.5mm
d.周?chē)諝庵胁缓幸鹱兯推鞲g的介質。
防爆等級：隔爆型：dⅡBT4 dⅡBT6 或dⅡCT4 dⅡCT6
本安型：ibⅡBT4 iaⅡBT4 iaⅡCT6(多對式)、關聯設備型號MTL728、Z928、LB928。
外殼防護等級：IP65
□型號表示
S | 電動單元組合儀表DDZ-S系列 |
B | 變送單元 |
W | 溫度 |
□ | 無）通用型 |
Z熱電阻 |
R熱電偶 |
□輸出性質 | 2）輸出與對應溫度 |
| 4）輸出與對應輸入信號呈線性 |
□傳感器 | 0）通用型 |
熱電偶
| 0）E鎳鉻－銅鎳 |
1）K鎳鉻－鎳硅 |
2）S鉑銠10－鉑 |
熱電阻
| 1）Cu50 |
2）Cu100 |
3）Pt100 |
□電路類別 | 7）隔離型（帶測溫元件） |
8）非隔離型（帶測溫元件） |
□器件類別 | 0)規型 |
1)智能型 |
2)數顯型 |
3)指針型 |
4)智能數顯型 |
5)智能指針型 |
6)帶通訊協議 |
□安裝固定形式 | 2）固定螺紋 |
4）固定法蘭 |
6）固定螺紋錐形保護管 |
8）內螺紋固定 |
9）熱套保護管 |
□接線盒形式 | 4）隔爆型 |
□設計序號 | S）引進鉑電阻 |
0)熱電偶 |
1)絕緣式（鎧裝） |
2)接殼式（鎧裝） |
□元件數 | 3）三對式 |
□補充說明 | K）鎧裝型 |
□環境特征 | d)隔爆型 |
i)本安型 |
