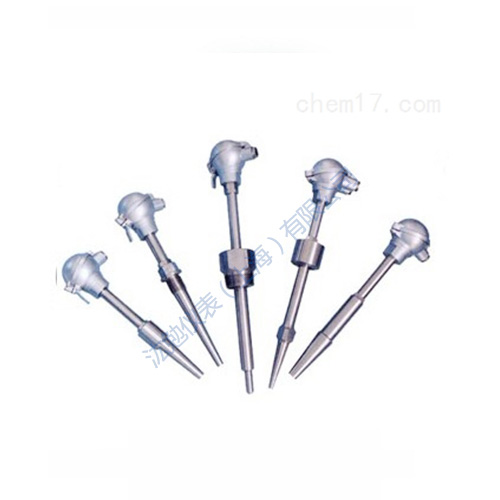

□工作原理
熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子叫參比端。當測量端和參比端存在溫差時，就會在回路時產生熱電流，接上顯示儀表，儀表上指示出熱電偶說產生的熱電動勢的對應溫度值。
熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。
□主要技術指標
●溫度測量范圍和允許誤差
熱電偶類別 | 代號 | 分度號 | 測溫范圍 | 允許偏差△t℃ |
鉑銠30-鉑銠6 | WRR | B | 0~1800℃ | ±1.5℃或±0.0025|t| |
鉑銠10-鉑 | WRP | S | 0~1600℃ | ±1.5℃或±0.0025|t| |
鎳鉻-鎳硅 | WRN | K | 0~1300℃ | ±2.5℃或±0.0075|t| |
鎳鉻-銅鎳 | WRE | E | 0~800℃ | ±2.5℃或±0.0075|t| |
●熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間成為熱響應時間，T0.5表示。
●熱電偶公稱壓力
一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑壁厚有關，還與其結構形式，安裝方式、置入深度以及被測介質的流速和種類等有關。
●熱電偶***小置入深度
應不小于其保護管外徑的8~10倍（特殊產品列外）。
●熱電偶絕緣電阻（常溫）
常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15~35℃，相對濕度45%，大氣壓力86~106KPa。
a、對于長度超過1米的熱電偶它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ·m。
即：Rr·L≥100MΩ·m L＞1m
式中：Rr-熱電偶的長度，m。
b、對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100MΩ
●上限溫度絕緣電阻
熱電偶的上限溫度絕緣電阻應不小于下表規定
上限溫度tm℃ | 試驗溫度t℃ | 電阻值MΩ |
100≤tm＜300 | t=tm | 10 |
300≤tm＜500 | t=tm | 2 |
500≤tm＜850 | t=tm | 0.5 |
850≤tm＜1000 | t=tm | 0.08 |
1000≤tm＜1300 tm＞1300 | t=tm t=1300 | 0.02 0.02 |
□型號表示
W | R | ||||||
溫 度 儀 表 | 熱 電 偶 | R | 鉑銠30-鉑銠6 | ||||
P | 鉑銠10-鉑 | ||||||
N | 鎳鉻-鎳硅 | ||||||
E | 鎳鉻-銅鎳 | ||||||
熱 電 偶 材 料 | 1 | 無固定裝置式 | |||||
2 | 固定螺紋式 | ||||||
3 | 活動法蘭式 | ||||||
4 | 固定法蘭式 | ||||||
5 | 活動法蘭角尺形式 | ||||||
6 | 固定螺紋錐形保護套管式 | ||||||
安 裝 固 定 形 式 | 3 | 防水式 | |||||
4 | 隔爆式 | ||||||
接 線 盒 形 式 | 0 | φ16mm保護管 | |||||
1 | φ25mm保護管（雙層套管） | ||||||
2 | φ16mm高鋁質管（單層套管） | ||||||
3 | φ20mm高鋁質管 | ||||||
設 計 序 號 | B | 不銹鋼 | |||||
