產品介紹

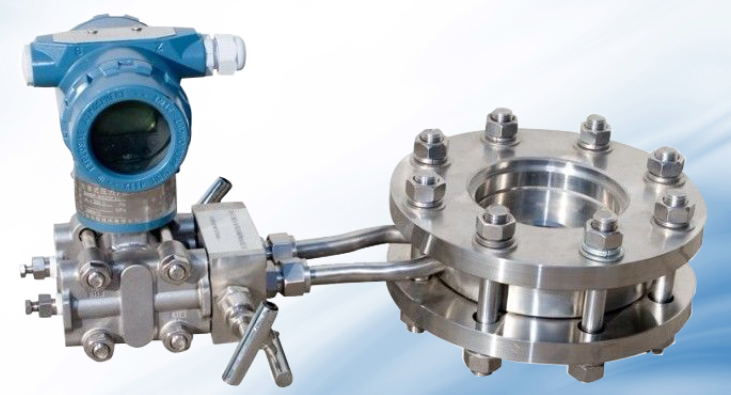

HMLB系列孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
孔板流量計概述
1、節流裝置又稱為差壓式流量計,是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成廣泛應用于氣體.蒸汽和液體的流量測量.具有結構簡單,維修方便,性能穩定,使用可靠等特點。
2、孔板節流裝置是標準節流件可不需標定直接依照國家標準生產：國家標準GB2624-81流量測量節流裝置的設計安裝和使用；******標準ISO516******標準組織規定的各種節流裝置；化工部標準GJ516-87-HK06
孔板流量計適用范圍
1、公稱直徑： 15 mm ≤DN≤1200mm
2、公稱壓力：PN≤10MPa
3、工作溫度：－50℃≤t≤550℃
4、量程比：1:10， 1:15
5、精度：0.5級，1級
6、節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
產品選型
型號 | 說 明 | |||||||
HMLB | 節流裝置 | |||||||
代號 | 按其結構特征的兩大基本分類 | |||||||
K | 孔板 | |||||||
P | 噴嘴等 | |||||||
代號 | 口徑（mm） | |||||||
10～1600 | 10～1600mm | |||||||
代號 | 按其結構形式細分 | |||||||
H | 標準孔板（環室） | |||||||
Y | 標準孔板（法蘭） | |||||||
K | 標準孔板（鉆孔） | |||||||
L | 長徑噴嘴 | |||||||
W | 文丘利噴嘴 | |||||||
G | 經典文丘利管 | |||||||
S | 雙重孔板 | |||||||
Q | 圓缺孔板 | |||||||
R | 1/4圓孔板 | |||||||
P | 偏心孔板 | |||||||
N | 整體（內藏）孔板 | |||||||
X | 楔形孔板 | |||||||
T | 不在上述之列的特殊節流裝置 | |||||||
代號 | 介質 | |||||||
1 | 液體 | |||||||
2 | 氣體 | |||||||
3 | 蒸汽 | |||||||
4 | 高溫液體 | |||||||
代號 | 補償形式 | |||||||
N | 不帶壓力、溫度補償 | |||||||
P | 帶壓力補償輸出 | |||||||
T | 帶溫度補償輸出 | |||||||
Q | 帶壓力、溫度補償輸出 | |||||||
代號 | 變送器差壓量程范圍 | |||||||
0 | 微差壓量程 | |||||||
1 | 低差壓量程 | |||||||
2 | 中差壓量程 | |||||||
3 | 高差壓量程 | |||||||
代號 | 是否帶現場顯示 | |||||||
W | 節流裝置傳感器 | |||||||
X | 智能節流裝置（流量計） | |||||||
